緩衝淺櫃拉籃 (鐵鍍鉻) 主框Ø9.5mm

1 / 1

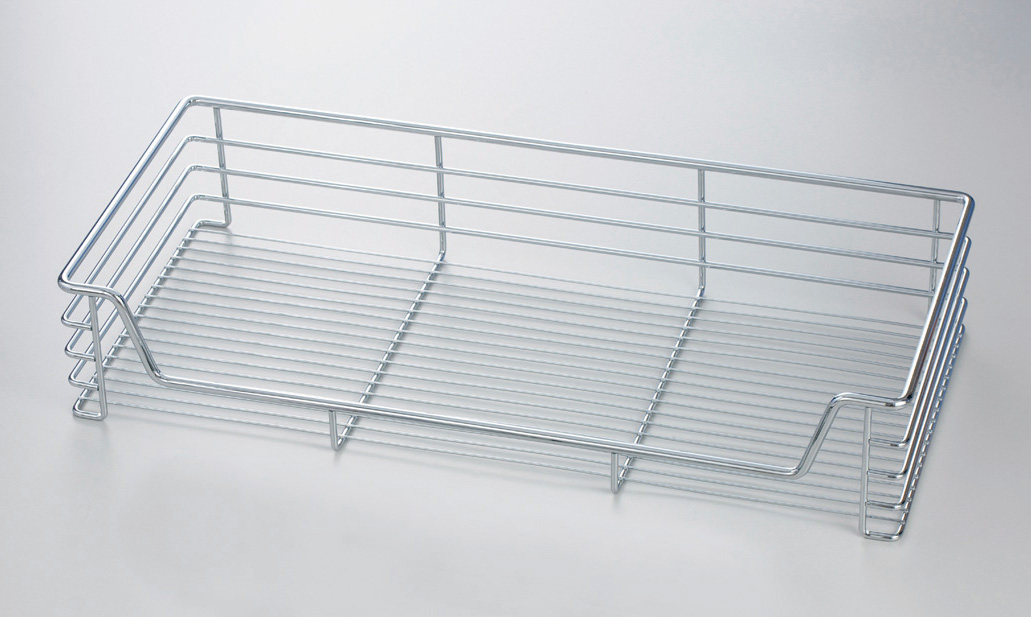

緩衝淺櫃拉籃 (鐵鍍鉻) 主框Ø9.5mm

商品簡述：

規格與尺寸詳見下方表格↓

左右滑動看表格

型號	櫃寬 (mm)	拉籃+滑軌 (mm)
A9245-2	450	寬414 x 深305 x 高145
A9250-2	500	寬464 x 深305 x 高145
A9260-2	600	寬564 x 深305 x 高145
A9270-2	700	寬664 x 深305 x 高145
A9280-2	800	寬764 x 深305 x 高145
A9290-2	900	寬864 x 深305 x 高145

K&B鋼珠滑軌
型號：P6622A
緩衝行程55mm

左右滑動看表格

型號	櫃寬 (mm)	拉籃+滑軌 (mm)
A9245-4	450	寬414 x 深320 x 高180
A9250-4	500	寬464 x 深320 x 高180
A9260-4	600	寬564 x 深320 x 高180
A9270-4	700	寬664 x 深320 x 高180
A9280-4	800	寬764 x 深320 x 高180
A9290-4	900	寬864 x 深320 x 高180

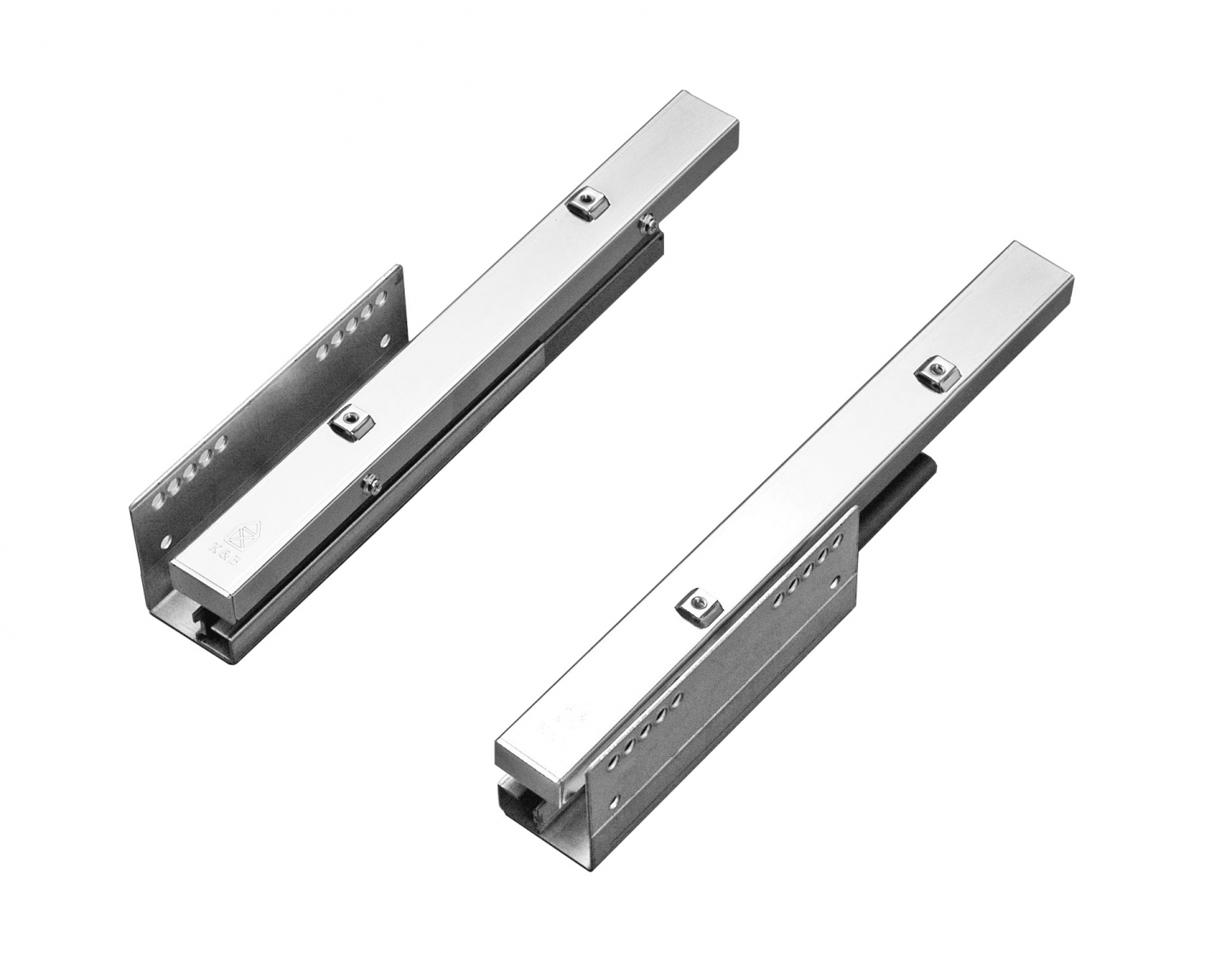

Unihopper隱藏式滑軌
型號：P6608
緩衝行程55mm

固定式拉籃夾片組(4只)
型號：P6612

搭配K&B鋼珠滑軌

左右滑動看表格

型號	櫃寬 (mm)	拉籃+滑軌 (mm)
A9245-2	450	寬414 x 深305 x 高145
A9250-2	500	寬464 x 深305 x 高145
A9260-2	600	寬564 x 深305 x 高145
A9270-2	700	寬664 x 深305 x 高145
A9280-2	800	寬764 x 深305 x 高145
A9290-2	900	寬864 x 深305 x 高145

K&B鋼珠滑軌
型號：P6622A
緩衝行程55mm

搭配Unihopper隱藏式滑軌

左右滑動看表格

型號	櫃寬 (mm)	拉籃+滑軌 (mm)
A9245-4	450	寬414 x 深320 x 高180
A9250-4	500	寬464 x 深320 x 高180
A9260-4	600	寬564 x 深320 x 高180
A9270-4	700	寬664 x 深320 x 高180
A9280-4	800	寬764 x 深320 x 高180
A9290-4	900	寬864 x 深320 x 高180

Unihopper隱藏式滑軌
型號：P6608
緩衝行程55mm

固定式拉籃夾片組(4只)
型號：P6612

800mm櫃體拉籃尺寸
寬696 x 深300 x 高135 (mm)

可另購門板結合器
成抽頭式拉籃
鋼珠滑軌結合器(P6615)
座式/隱藏式結合器(P6616)

結合器(P6615)與滑軌安裝圖

結合器(P6616)與滑軌安裝圖
